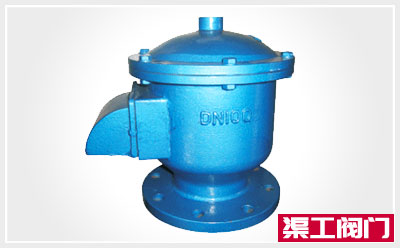

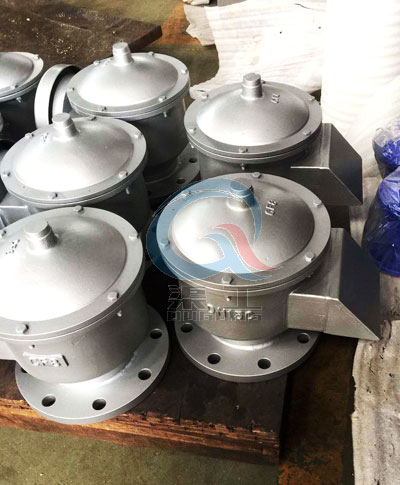

GFQ-2全天候呼吸閥用于油及液體罐上，來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，GFQ-2全天候呼吸閥設計合理，結構簡單，使用方便，是儲罐的基礎設備。
GFQ-2全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
閥盤采用四氟材料，耐低溫，防凍性能好；
結構簡單，易檢修，方便；
GFQ-2全天候呼吸閥性能符合石油工業部標準 SY7511-87 規定。
全天候呼吸閥適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。 全天候呼吸閥可以和ZGB波紋阻火器配套使用。
| A級正壓 | 355Pa (36毫米水柱) |
|---|---|
| 負壓 | 295Pa (30毫米水柱) |
| B級正壓 | 980Pa (100毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| C級正壓 | 1765Pa (180毫米水柱) |
| 負壓 | 295Pa (30毫米水柱) |
| 閥體材料 | WCB、304、316、鋁合金 |
|---|---|
| 正壓閥盤材料 | 304、316、鋁合金 |
| 負壓閥盤材料 | 304、316、四氟PTFE |
| 環境溫度 ℃ | -30~60 |
 |
|---|
| GFQ-2全天候呼吸閥 外形結構圖 |
| 公稱通徑 (mm) | 安裝尺寸 | ||||
|---|---|---|---|---|---|
| D | K | L | H | n×φ | |
| DN25 | 115 | 85 | 160 | 165 | 4×14 |
| DN32 | 135 | 100 | 180 | 185 | 4×18 |
| DN40 | 145 | 110 | 190 | 190 | 4×18 |
| DN50 | 160 | 125 | 220 | 220 | 4×18 |
| DN80 | 195 | 160 | 270 | 260 | 8×18 |
| DN100 | 215 | 180 | 310 | 280 | 8×18 |
| DN150 | 280 | 240 | 380 | 330 | 8×22 |
| DN200 | 335 | 295 | 450 | 380 | 12×22 |
| DN250 | 395 | 350 | 520 | 420 | 12×22 |
| DN400 | 565 | 515 | 670 | 520 | 16×26 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多GFQ-2全天候呼吸閥的使用性能、外形結構、安裝尺寸參數、價格，索取
GFQ-2全天候呼吸閥說明書及產品選型樣本，請聯系我們。
